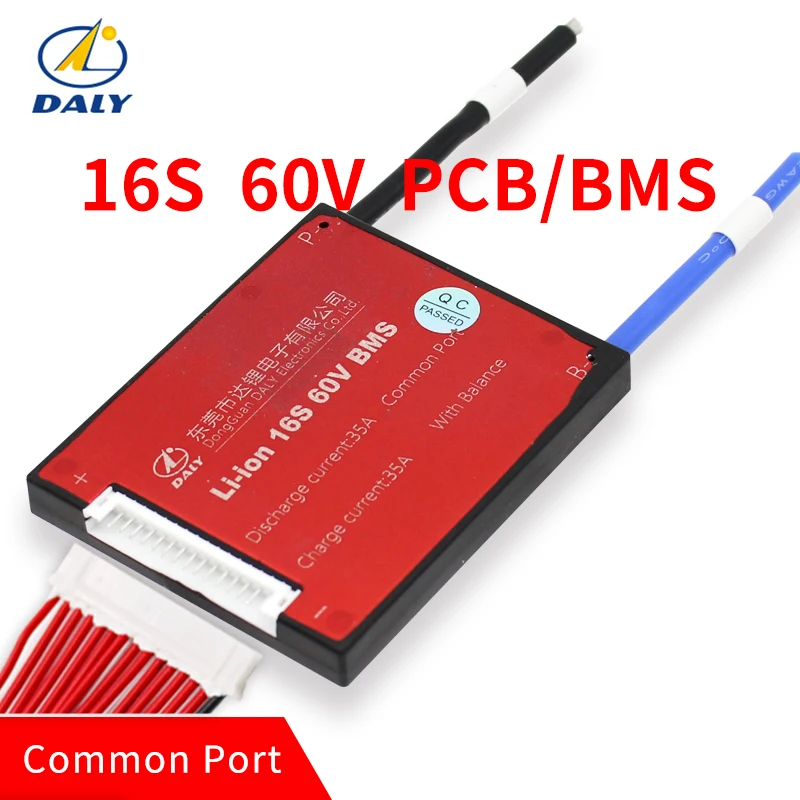

3,7 В Li-ion16S 60 В 20A 25A 35A 45A 60A18650PCM защиты аккумулятора доска BMS PCM со сбалансированным литий-ионный литиевая батарея модуль

Модель: DL13S (3,7 В Номинальная литий-ионныйБатарея не для3,2 В Номинальная LiFePO4)

Общая версия: общий порт для зарядки/разрядки Отдельная версия: отдельный порт для зарядки/разрядки

S мы можем настроить любую S печатную плату от 1 s до 30 s литиевых батарей с разным током.

1. Обзор

◆DL16S60V20A/25/35A/45A/60A В bms используется для аккумуляторной батареи 16 series 60 V.

◆Мы можем дизайн его для различных литиевых батарей как LiFepo4, LiMn2O4, и литий-полимерный и т. д.

◆Основные функции: защита от заряда, защита от разрядки, защита от тока, защита от короткого замыкания, защита от температуры и т. д.

◆В соответствии с запросом клиента мы можем разработать PCM разных размеров и структур.

◆BMS изготовлены из высокого качества Mos и IC импортированы. Сохраните срок службы аккумулятора в течение длительного цикла.

2. Преимущество

Use высокое качество (A-level) защитный интегральная схема IC, от решения Seiko Японии.

Сильная способность нагрузки, постоянный ток разряда20A/25/35A/45A/60A , Используйте высокое сопротивление напряжения, низкое внутреннее

Сопротивление питания Mosfet. Теплоотвод значительно поможет охладить.

IC сам по себе имеет функцию балансировки мощности. Схема проста и надежна.

Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Защита от тока и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не влияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.

◆ Очень низкое потребление энергии. Расход всего устройства меньше 50uA.

Pcb использует высокую антикоррозию, высокую водостойкость, высокое сопротивление ESD conformal покрытие

Параметры для литий-ионный 16 s 48 В BMS
Описание Параметры Объединить Примечания
20A 35A 45A 60A
Разряда Продолжают ток разряда 20 35 45 60 A
Разряда пиковый ток 60 100 180 180 A
Защита от превышения тока 60 100 180 180 A
Зарядки Напряжение заряда 67,2 V
Ток заряда 25 35 45 60 A Зарядный ток 8A в отдельном порту
Защита от заряда Над обязанностью обнаружить напряжение 4,25 ± 025 V
Защита от заряда задержки 0,5 S
За заряда релиз напряжения 4,19 ± 05 V
Баланс Обнаружение Баланс напряжения NA V Баланс Напряжение 4,18 В
Баланс релиз напряжения NA V Баланс Напряжение 4,19 В
Баланс ток NA MA Баланс current35±5ma
Разрядки Над разряда обнаружить напряжение 2,8 ± 05 V
Над разряда обнаружить задержки 0,5 S
За напряжение разряда выпуска 3,0 ± 05 V
Защита от превышения тока По току обнаружить напряжение 150 МВ
По току обнаружить задержки 9 MS
Над текущими условиями выпуска защиты Отключение нагрузки
Защита от короткого замыкания Защита от короткого замыкания условиях Короткое замыкание с наружной нагрузкой
Обнаружения короткого замыкания задержки 250 Нам
Условия защиты от короткого замыкания Отключение нагрузки
Темп защита Темп защита NA Как требование
Внутреннее сопротивление Проводящее внутреннее сопротивление основной цепи МОМ
Изделие электричества потребляют Рабочий ток ≤ 40 UA
Спящий ток (аккумулятор при переразрядке) ≤ 20 UA
Рабочая температура Температурный диапазон -30to80

1. Что такое общий порт и отдельный порт? В чем разница?

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает ваш заряд Катод и разрядный катод соединены в одном конце точки (наш P-), Катод заряда и катод разряда используются в общем соединении Порт, таким образом, ток заряда и ток разряда являются одинаковыми 16A. В то время как Отдельный порт отдельно соединен катодом зарядки (C-) и разрядкой Катод (P-), поэтому ток заряда и ток разряда отличаются, Ток разряда 16А, ток заряда 8А. 2. Какова функция баланса? Принцип работы и функция являются следующими, когда напряжение одной ячейки До сигнализации напряжение (li-ion до 4,18 В, жизнь Po4 до (3,6 В), то баланс клеток Начинает работать, сопротивление баланса начинает разряжаться с 35 мА (когда баланс Разрядка начинает работать, BMS начнет немного нагреваться, что является нормальным Отражение), ячейка находится в состоянии зарядки и разрядки, и другие, которые Не достигли сигнализации напряжения (литий-ионный 4,18 В, жизнь Po43.6V) только в зарядки Состояние, без разрядки, когда напряжение быстрой ячейки достигается до напряжения тревоги (Литий-ионный 4,25 В, жизнь Po43.75V) BMS начинается защиты электропитания, все другие ячейки Все в остановке зарядки, этот процесс позволит Вашей зарядке аккумулятора в Баланс тока и напряжение батареи находятся в состоянии баланса, но когда ваш Разница в напряжении клеток в большом диапазоне, тогда баланс не может быть функциональным. Хорошо 3. связь между емкостью аккумулятора и током BMS? Нет прямой связи между емкостью аккумулятора и током BMS, большой Емкость не означает большой аккумулятор, но полагайтесь на сохранение тока, то есть Если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не полагается На емкость батареи. 4. Какой тип зарядного устройства мне выбрать? Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать Зарядное устройство для Leadacid батареи, для leadacid зарядное устройство может иметь MOS с высоким Защита от пробоя давления, которая не защитит BMS от заряда. Жизнь Po4 зарядное устройство напряжение = батареи строку без. X3.6V, в то время как литий-ионный аккумулятор Зарядное напряжение = Батарея строки нет. X4.2V. 5. Какие текущие BMS я должен выбрать? Возьмите 10S36V в качестве примера: то, какой текущий BMS вы выбираете, зависит от вашего Мощность двигателя E-bicycle и ограничение тока контроллера. Например, выберите 16A для Ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, Более 1200 Вт связаться с нашим специалистом по обслуживанию для предложений, один Inall, постоянный ток должен быть выше, чем ограничение тока в контроллере. 6. повреждены ли мои BMS? Если вы хотите определить, повреждены ли BMS, пожалуйста, примите следующие меры: Проверка, если напряжение каждой ячейки совпадает с вольтметром? Если разница напряжения в ячейке Более 1,0 В, ошибка отображается, что он не может работать далеко, нет источника питания на Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны батареями, Если BMS поврежден, не заряжен, не разряжен, не разряжен, в то время как Аккумулятор имеет напряжение.
